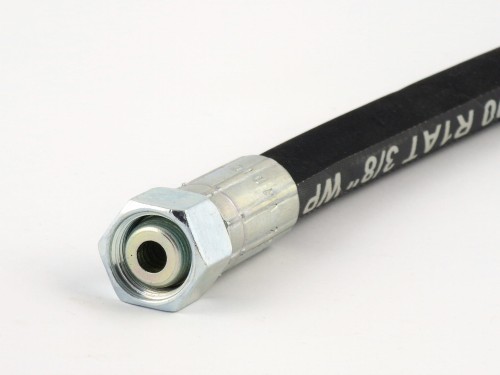

Przewód hydrauliczny P11 P11 (AA) Ø10-1 L-310 M18x1,5 (DKL)

Parametry techniczne:

• średnica wewnętrzna węża 10 mm
• ilość oplotów / wzmocnień 1
• długość przewodu 300 mm
• ciśnienie pracy 18,0 MPa / 180 bar
• ciśnienie rozrywające 72,0 MPa / 720 bar

Przeznaczenie:

• do maszyn rolniczych
• do maszyn budowlanych
• do maszyn i urządzeń z napędem hydraulicznym

Budowa przewodu:

• zakucie P11 M18x1,5 (DKL)
• wąż Ø10 z jednym oplotem stalowym
• zakucie P11 M18x1,5 (DKL)

Zakucia:

• 1 - proste z gwintem wewnętrznym P11 M18x1,5 (DKL) z uszczelnieniem kulistym współpracującym z gniazdem 24°
• 2 - proste z gwintem wewnętrznym P11 M18x1,5 (DKL) z uszczelnieniem kulistym współpracującym z gniazdem 24°

Budowa zakucia:

• nakrętka
• korpus z uszczelnieniem kulistym współpracującym z gniazdem 24°
• oprawka ze specjalnej elastycznej ocynkowanej stali

Dzięki zastosowaniu gumowych węży ze stalowym oplotem przewody hydrauliczne są elastyczne, a przez to można je stosować przy ruchomych elementach maszyn, a także ułatwia to montaż w trudniej dostępnych miejscach.

Stosuje się je do urządzeń i maszyn, w których czynnikiem roboczym są płyny hydrauliczne zgodne z ISO 6743-4 w temperaturze od -40°C do +100°C z wyjątkiem HFD R, HFD S i HFD T oleje mineralne, emulsje wodno-olejowe, wodne roztwory glikolu, powietrze od 0°C do +70°C i woda w zakresie temperatur od 0°C do +70°C.

Konstrukcja węża:

• warstwa wewnętrzna - guma syntetyczna odporna na działanie cieczy hydraulicznych takich jak oleje mineralne, emulsje wodno-olejowe, wodne roztwory glikolu, woda
• wzmocnienie - pojedynczy, podwójny lub poczwórny oplot z ocynkowanego drutu stalowego - warstwa zewnętrzna
• guma syntetyczna odporna na działanie ozonu oraz ścieranie

Do zapewnienia większej odporności przewodów na ścieranie warstwy zewnętrznej posiadamy w naszej ofercie specjalne spiralne osłony SSK z tworzywa sztucznego o podwyższonej odporności na ścieranie.

Szukasz przewodu hydraulicznego o niestandardowych wymiarach i zakuciach? Zrobimy go dla Ciebie.

Napisz do nas na sklep@fi100.pl

Wykonujemy przewody hydrauliczne na wężach o średnicy wewnętrznej od Ø6,3 mm do nawet Ø50 mm z plecionym wzmocnieniem z ocynkowanego drutu stalowego, tzw. oplot. Wąż może mieć oplot pojedynczy (1SN), podwójny (2SN) lub poczwórny (4SP lub 4SH). Węże stosowane do produkcji naszych przewodów hydraulicznych przystosowane są do pracy z ciśnieniem nawet do 44,5 MPa / 445 bar. Zakucia do nich stosowane dzielą się na te z gwintem metrycznym, z gwintem calowym (BSP, UNF, NPTF, ORFS) i kołnierzowe - SF, a następnie możemy je podzielić na zakucia: proste z gwintem zewnętrznym lub wewnętrznym, kolanka 90°, kolanka 45° i oczkowe.
